충전기
- 용도
- 충전기
- 제품타입
- 충전기
- 제품특징

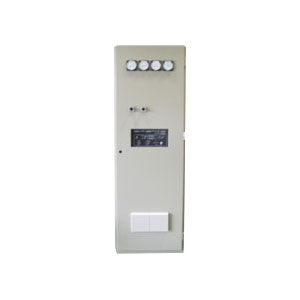

- 본사의 옥내용 실리콘 싸이리스타를 소자로 하는 큐비클형 부동충전기로 교류입력장치, 정류장치, 직류출력장치, 정전압 기준장치을 갖추고 축전지를 충전시키며 부하장비에 전원을 공급하는 자동충전 정류기로써 용도 및 주문에 따라 다양하게 제작되고
있습니다.
수배전용, 통신용, 교환기용등으로 널리 사용되고 있으며, 최고의 기술력으로 생산하고 있습니다.
제품소개
전기적특성
| 항목 | 성능 및 특성 | ||
|---|---|---|---|
| 일반적특성 | 냉각특성 | 강제공냉식 | |
| 사용정격 | 100% 연속사용 | ||
| 제어방식 | Thyristor 제어방식 | ||
| 정류방식 | 전파정류 방식 | ||
| 소음(1.5m) | 65dB 이하 | ||
| 입력 EMI FILTER | 입력 EMI FILTER설치 | ||
| 전기적특성 | 교류입력 | 상수 | 1Φ 3Φ |
| 정격전압 | 110V, 220V, 380V, 440V | ||
| 전압변동범위 | ± 10% | ||
| 정격주파수 | 60Hz, 50Hz | ||
| 직류출력 | 정격전압 | DC 110V 12V, 24~400V | |
| 전압안정도 | ± 2% 이내 | ||
| 정격전류 | 10A ~ 600A | ||
| 부동충전(가변전압범위 5%) | DC 119V ± 5% | ||
| 균등충전(가변전압범위 5%) | DC 121.5 V ± 5% | ||
| 과부하 내량 | 125% 10분간 | ||
| 전류제한 | 110% (90 ~ 125% 조절가능) | ||
| 효율 | 85% 이상 | ||
| 맥동율 | ± 2% 이내 | ||
| SID | 부동충전시 | 정격에 5% 이내 | |
| 균등충전시 | 정격에 8% 이내 | ||
| 정격전류 | 10A ~ 600A | ||
| 주파수 | 절연저항 | DC 500V 절연저항계로 측정 5㏁ 이상이어야 한다. (제어 및 반도체회로는 제외) |
|
| 절연내압 | 정격전압x2+1000V의 교류전압으로 1분간 인가시 이상이 없어야 한다. (제어 및 반도체회로는 제외)단 최저 내압은 AC 1500V로 한다. |
||
| 본 기기의 정상운전 상태에서 각부의 온도상승은 온도계법으로 다음과 같다. | |||
| 온도상승 | 트랜스 및 리액터류 | 125 DEG 이하 | |
| 전력반도체 소자 | 80 DEG 이하 | ||
| 휴즈 및 기타 | 75 DEG 이하 | ||
